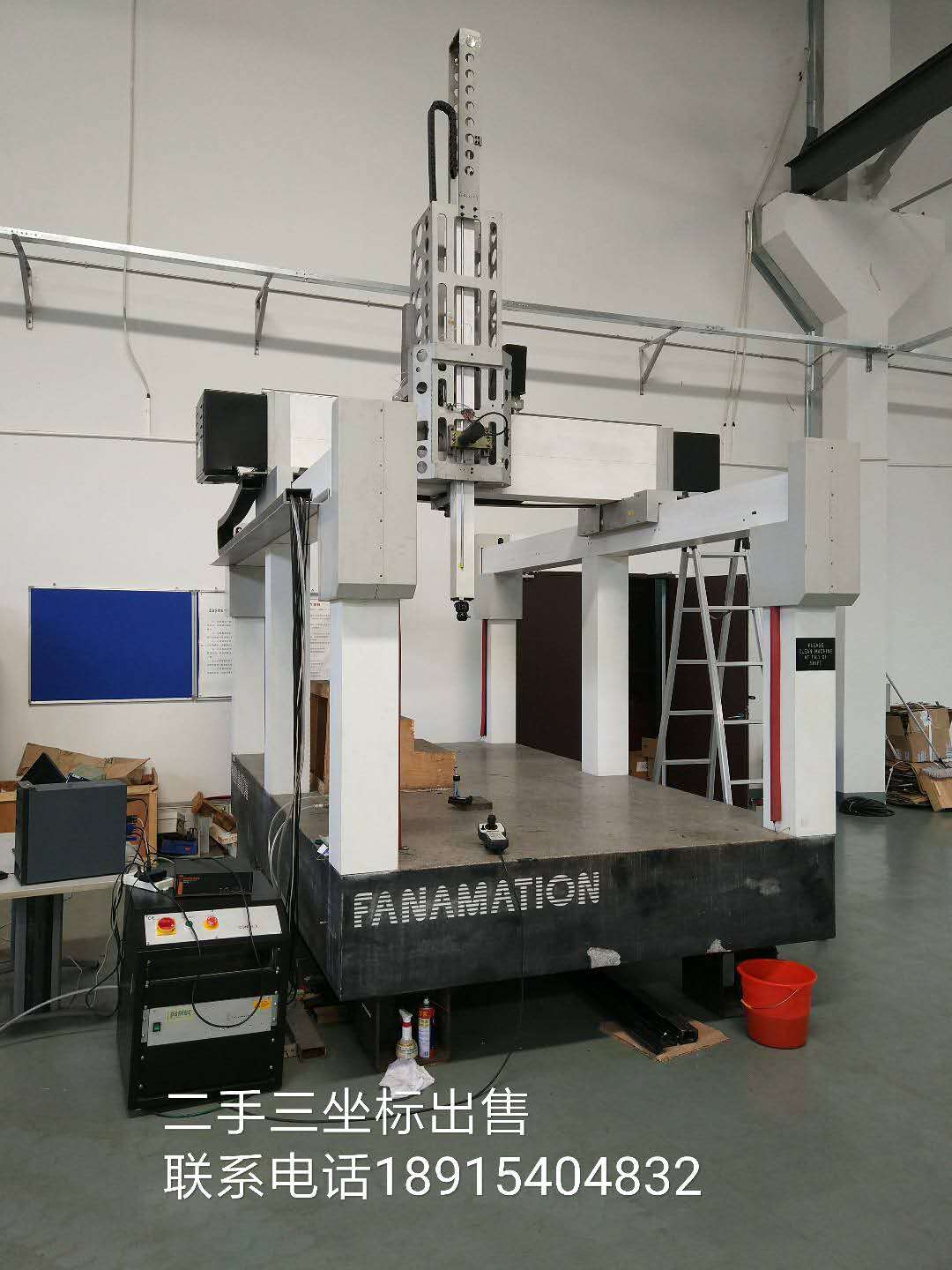

二手三坐标销售
封闭框架设计，固定桥式、移动工作台结构 雷尼绍高分辨率钢制光栅，提供了自动温度补偿 预载荷空气轴承，配备以电子间隙监控 循环滚珠轴承传动 主要结构部件采用了花岗石、铸铁，避免了铝合金的使用 Leitz三维扫描探测系统：LSP-X5
测量机与齿轮检查中心性能指标
测量机性能指标
型号 | X向行程 | Y向行程 | Z向行程 |
8.10.6 | 800 | 1000 | 580 |
12.10.6 | 1200 | 1000 | 580 |
12.10.7 | 1200 | 1000 | 700 |
16.12.7 | 1600 | 1200 | 700 |
16.12.10 | 1600 | 1200 | 1000 |
24.12.7 | 2400 | 1200 | 700 |
齿轮检测
圆柱齿轮：
直齿、斜齿、人字齿轮、花键齿轮 (内齿与外齿)
离合器齿轮 (内齿与外齿)
齿轮段 (最少齿数：1)
齿条
椎齿轮：
直伞齿轮、螺旋伞齿轮、斜形伞齿轮、冠状齿轮
提供的接口：
Gleason GAGE 4/WIN、Klingelnberg KIMOS、bevel-gear-chain from Univ. of Aachen
齿轮刀具：
滚刀、拉刀、成型刀具、剃齿刀
评价标准：
DIN、ISO、AGMA、ANSI、JIS、CNOMO、CAT
利用Leitz PMM-Xi完成齿轮检测 | PMM-Xi 8.10.6 | PMM-Xi 12.10.6 | PMM-Xi 16.12.7 | PMM-Xi 16.12.10 | PMM-Xi 24.16.7 |
模数范围 [mm] | 0.5 - 100 (根据需要提供更少的模数 | ||||
最大齿轮直径 - 直齿 [mm] | 750 | 950 | 1150 | 1150 | 1550 |
最大齿轮直径 - 斜齿* [mm] | 500 | 700 | 900 | 900 | 1300 |
最大齿轮宽度 [mm] | 600 | 700 | 700 | 1000 | 700 / 1000 |
最大轴长 [mm] | 1000 | 1200 | 1600 / 2400 | 1600 / 2400 | 2400 |
* 根据不同的探针配置和模数
精度和效率的结合
LK系列龙门式测量机，把高效率、高精度与良好的操作可靠性有效地结合在一起，并大大减少了维修量。
配置各种开关式测头、模拟测头、旋转测头、自动测头更换架、非接触式测头，使得LK测量机能够满足大型工件的高精度检测和大型模具的表面扫描。
LK测量机具有龙门结构，对于行程Y=3300 mm时有四根立柱，而Y=3500 mm时有六根立柱。龙门式结构便于工件安装，检测和观察。龙门式结构实现运动部件最小惯性，同时保持结构的最大刚性。
LK型号：
LK是多功能柔性测量系统，能够完成各种大型铸件和机加工零件的尺寸检测。LK，可配备连续伺服测腕，使测头能够旋转到任意角度进行测量，为各种模具和检具制造企业提供了理想的测量系统。
LK高性能的龙门式测量机，采用多项独特的设计，如Y方向高分辨率双光栅技术、高刚性的陶瓷Z轴技术等。线性温度补偿技术使得 Alpha Performance在各种操作条件下成为一台功能强大、便于使用的测量系统。
所有的LK龙门式测量机，均可配备选项的风琴罩与外罩，为设备在车间环境下操作提供保护。
环境要求：
标准环境温度：18 - 22 ºC ，1 ºC/h - 2 ºC/24h
补偿温度范围：16 - 26 ºC,1 ºC/h - 5 ºC/24h
供气要求：
最小供气压力：6bar
耗气量：250NL/min
双读数头/双光栅
高分辨率读数头(0.5微米)
高刚性大截面陶瓷Z轴
Y向横梁采用获得专利的“斜桥技术”，具有很高的刚性
各轴采用直流伺服电机驱动
先进的21项参数几何误差补偿
可滤油和滤水的空气过滤器
